武漢三工精密 | 如何修調薄膜和厚膜的電阻？

在MEMS某些器件設計中，常常需要用到可調電阻，在板級電路上可以通過電位器對貼片電阻進行調阻，但在芯片級的薄膜電阻和板級的厚膜電阻都是如何進行修調呢？常用的方法是通過激光對薄膜和厚膜進行調阻，激光調阻原理就是利用一束極細的激光束打在片式電阻上，通過對電阻體的氣化蒸發實現電阻的切割。激光束按計算機預定的程序切割片式電阻，通過改變片式電阻的幾何形狀從而改變電阻的阻值。隨著激光切割過程的進行，電阻的阻值不斷接近目標阻值，同時測量電路實時監視片式電阻阻值的變化，當片式電阻達到目標阻值后，激光束關閉，即實現激光調阻過程。

激光調阻技術在通信、醫學、材料加工、科學研究、軍事和工業等多個領域中有廣泛應用，因為它的特性適用于各種不同的需求。電流傳感器、厚膜電路、薄膜電路、接近開關多種行業中。激光調阻需要用到激光調阻機，目前市面上根據使用需求有三大類型激光調阻機：LT7130激光調阻機、LT5110激光調阻機 、LT3100激光調阻機 。

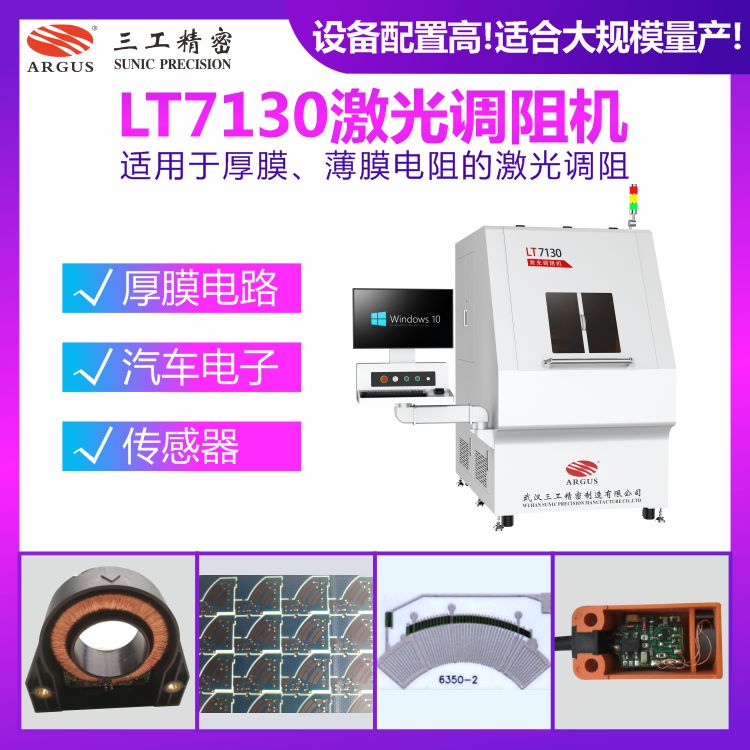

LT7130激光調阻機

適用于厚膜、薄膜電阻的激光調阻，電子電路的功能修調、輸出信號的修調。廣泛應用于厚膜電路、汽車電子、傳感器等領域。設備配置高，適合大規模量產。

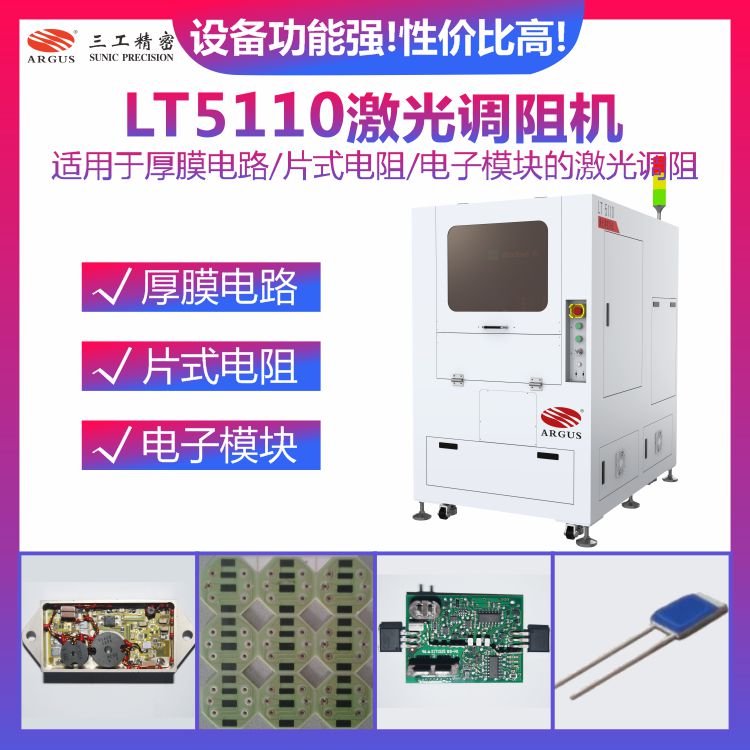

LT5110激光調阻機

適用于厚膜電阻的激光調阻，電子電路的功能修調、輸出信號的修調。廣泛應用于厚膜電路、汽車電子、傳感器等領域。設備功能強，性價比高。

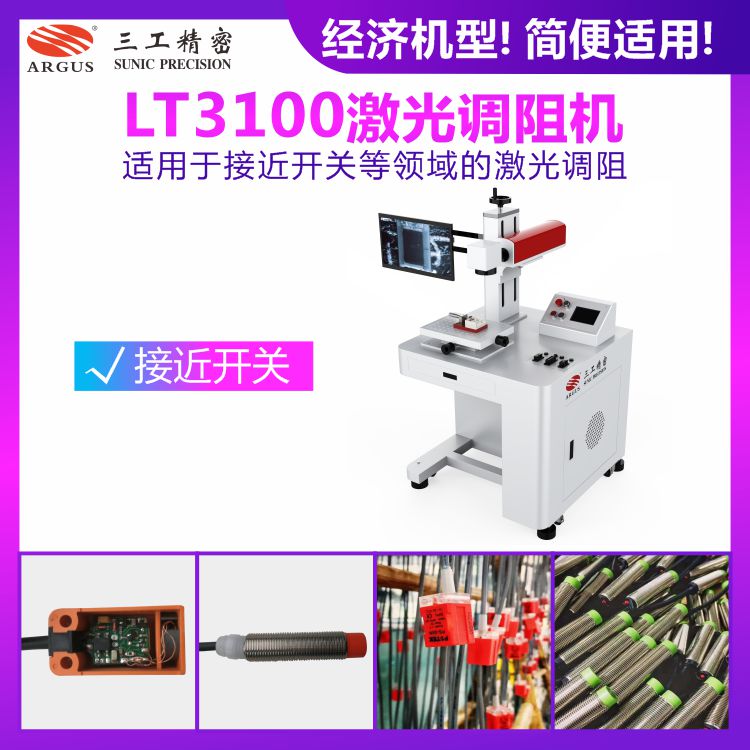

LT3100激光調阻機

經濟機型，簡便適用，適用于接近開關等領域的激光調阻，主要針對接近開關距離參數的修調。

激光調阻工藝優勢

修調精度高——提升待加工產品的精度

例如初始值為72Ω、82Ω、89Ω等不同阻值電阻經過激光調阻后，可全部使其達到設定目標值（例如100Ω）；在功能調應用場合，一些電子模塊不管你初始輸出值是類似3.8V或者6.2V等不同參數，使用激光調阻機也可快速修調至需要的目標值（例如5V）。

修調速度快——擁有更高的產能

     相對于其它一些調整工藝，例如手工換電阻、電位器調整等方式，激光調阻由于采用了高速實時測量及自動化程序控制等技術，一個電阻的激光調阻加工時間只要幾十毫秒，比其它調阻方式高出幾倍甚至十幾倍，減少了大量的人工成本，特別在批量生產時擁有很大優勢。

能夠滿足更小器件的生產需要——縮小加工產品體積

如今對電路微型化要求是越來越高，特別是消費電子領域，由于激光加工時激光束可聚焦到35um甚至10um，某些微型電路只能采用激光調阻工藝才能解決，其它的工藝則無能為力。同時，微型化意味著在同樣的基板上能生產出更多的產品，降低了產品的單位成本。

自動化多功能的測試平臺

激光調阻機不僅僅能實現產品的調阻功能，在實際應用過程中它更是一臺多功能的測試平臺，可對整體調阻產品實現自動測試、選擇性調阻、不合格品標定、數據分析等，為用戶在產品生產過程中提供了強有力的支持。

可靠性好，自動化程度高

激光調阻機采用了專用激光器，調阻后切口穩定性好，阻值幾乎無漂移，保證了產品調阻后的穩定性。同時可配備自動上下料工裝，實現激光調阻環節全自動化。
